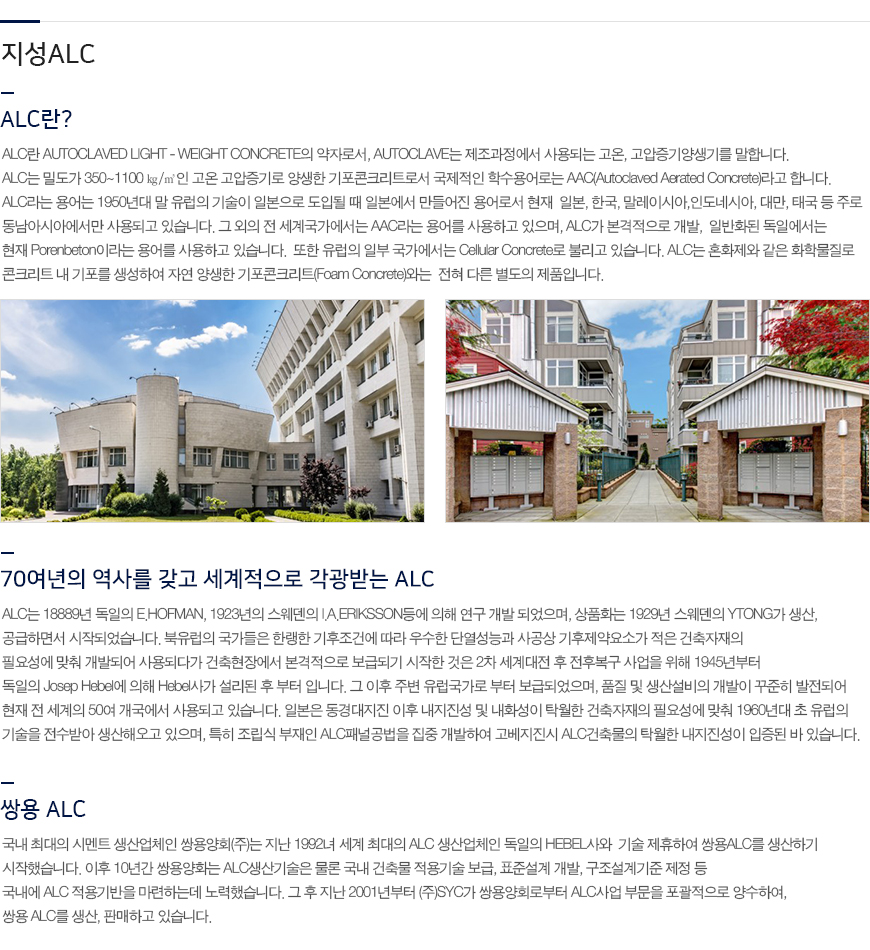

지성ALC

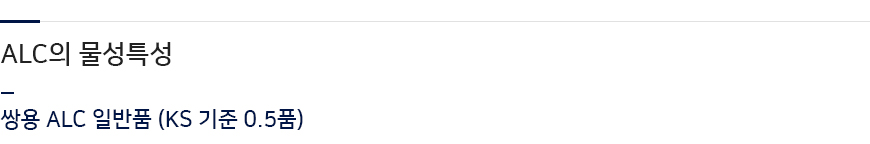

항 목		KS 기준		시험상태		비 고
비 중	절건비중	0.45이상~0.55미만		0.45이상~0.55미만	절건 상태	0.5품 기준
비 중	기건비중	0.5이상~0.6미만			기건 상태	함수율 10±2%
구조계산용 단위중량 (보강근 및 접합철물, 줄눈모르터포함)		680kg/㎥			기건 상태	0.5품 기준
강 도	압축강도	3.9 N/㎟ 이상 (40 kg/㎠ 이상)		2.9 N/㎟ 이상 (30 kg/㎠ 이상)	기건 상태	0.5품 기준
	패널 휨강도	1.0 N/㎟ 이상 (10 kg/㎠ 이상)			기건 상태	0.5품 기준
	전단강도	0.5 N/㎟ 이상 (5 kg/㎠ 이상)			기건 상태	0.5품 기준
	인장강도	0.5 N/㎟ 이상 (5 kg/㎠ 이상)			기건 상태	0.5품 기준
탄성계수		1,715 N/㎟ 이상 (17,500 kg/㎠ 이상)			기건 상태	0.5품 기준
열전도율		0.10 W/m·K		0.188 W/m·K 이하	기건 상태	0.5품 기준
비 열		0.28 Kcal/kg·℃ 이하			기건 상태	0.5품 기준
열팽창율		7.0 X 10-6 /℃			기건 상태	0.5품 기준
건조수축율		0.015 % 이하		0.05 % 이하	기건 상태	0.5품 기준
흡수율 (% / Vol)		6 시간	3 (0.5) % / Vol	10 X 10 X 30 ㎝ 쌍용 ALC를 수면 아래 10mm에 침적 후 경과시간별 흡수량 확인 *( )는 발수제품의 흡수율
		24 시간	5 (0.8) % / Vol
		7 일	7 (1.5) % / Vol
불연 내화성능		불연자재, 두께 100 mm 이상 내화구조인정 (건축물의 피난·방화구조 등의 기준에 관한 규칙 제3조 1호 마목)
차음성능		차음등급 1등급		ALCP-175 : ALC패널 75mm + 그라스울 50mm + 양면 12.5mm 차음석고보드 2겹 (벽체두께 175mm)
차음성능		차음등급 3등급		ALCB-175 : ALC블록 175mm + 양면 12.5mm 미장 (벽체두께 200mm)
내동결 융해성		흡수일수 15일 동결융해 (-18℃ ~ +20℃) 10사이클 (1사이클은 약 12시간) 스케일링 두께 1.0mm 이하

구분	절건비중		기건비중(함수율 10±2%)		압축강도(시험조건:기건상태)		열전도율(W/m·K)
	쌍용 ALC	KS 기준	쌍용 ALC	KS 기준	쌍용 ALC	KS 기준	쌍용 ALC	KS 기준
0.6 품	0.55이상~0.60미만	0.55이상~ 0.65미만	0.6이상~ 0.7미만	-	5.4 N/mm2 (55 kg/㎠ )이상	4.9 N/mm2 이상 (50 kg/㎠ 이상)	0.12 이하	0.238 이하
	0.60이상~0.65미만				5.9 N/mm2 (60 kg/㎠ )이상		0.13 이하
0.7 품	0.65이상~0.70미만	0.65이상~ 0.75미만	0.7이상~ 0.82미만	-	7.4 N/mm2 (75 kg/㎠ )이상	6.9 N/mm2 이상 (70 kg/㎠ 이상)	0.14 이하	0.278 이하
	0.70이상~0.75미만				7.9 N/mm2 (80 kg/㎠ )이상		0.15 이하

구분	절건비중	기건비중(함수율 10±2%)	압축강도(시험조건:기건상태)	열전도율(W/m·K)
i - 300	0.300이상~0.325미만	0.330이상~0.358미만	1.9 N/mm2 (20 kg/㎠ )이상	0.080 이하
i - 325	0.325이상~0.350미만	0.358이상~0.385미만	2.4 N/mm2 (25 kg/㎠ )이상	0.084 이하
i - 350	0.350이상~0.375미만	0.385이상~0.413미만	2.9 N/mm2 (30 kg/㎠ )이상	0.088 이하
i - 375	0.375이상~0.400미만	0.413이상~0.440미만	3.2 N/mm2 (33 kg/㎠ )이상	0.091 이하
i - 400	0.400이상~0.450미만	0.440이상~0.500미만	3.4 N/mm2 (35 kg/㎠ )이상	0.095 이하
발수제품은 주로 첫단에 많이 사용되므로 고강도 제품인 0.6품으로 제조합니다.
