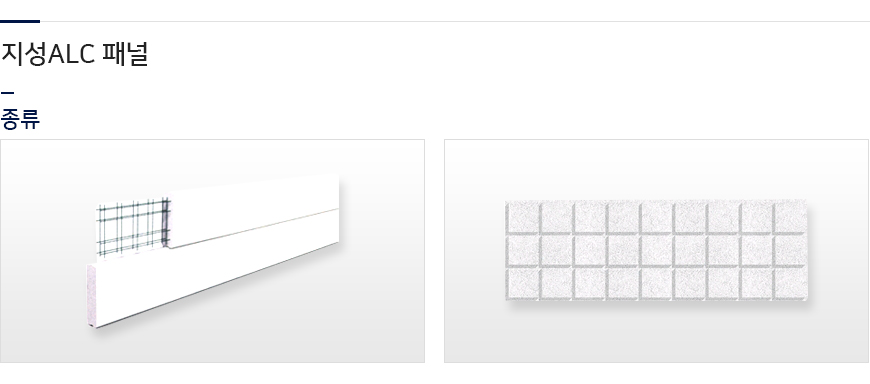

일반패널

내벽, 외벽, 칸막이벽 등에 사용하며 패널 길이는 구조계산에 의해 결정됩니다.
일반적으로 패널의 최대길이는 패널두께의 40배까지 가능합니다.

코너패널 표면을 다양한 문양으로 가공한 패널로 개성있는 미관을 창출합니다.
커튼월패널 쌍용 ALC 커튼월공법 전용패널로서 현장설치에 필요한 긴결철물을 패널 내 매립시켜 생산합니다.
현장작업을 최소화하고 시공품질을 향상시킵니다.
디자인패널 건축물의 외벽 모서리 부분에 사용하며, 최대길이는 5m 입니다.
바닥 슬라브 패널

층간 바닥 슬라브용 패널로서 패널두께별 패널길이는 구조계산에 의해 결정됩니다.

지붕 슬라브 패널 지붕슬라브용 패널로서 패널두께별 길이는 구조계산에 의해 결정됩니다.
종류 두께(mm) 설계하중 최대길이(mm) 폭(mm)
외력 자중 2,700 3,000 3,300 3,600 4,500 5,100 6,000
외 벽

패 널
75 풍하중
120
51 171     3,090         최대
600
100 68 188         4,090
120 / 125 85 205           5,090
150 102 222             6,000
170 / 175 119 239
200 136 256
75 풍하중
150
51 201     3,090
100 68 218         4,090
120 / 125 85 235           5,090
150 102 252             6,000
170 / 175 119 269
200 136 286
75 풍하중
200
51 251     3,090
100 68 268         4,090
120 / 125 85 285           5,090
150 102 302             5,800
170 / 175 119 319             6000
200 136 336
내 벽

패 널
75 작업하중
65
51 116     3,090
100 68 133         4,090
120 / 125 85 150           5,090
150 102 167             6,000
170 / 175 119 184
200 136 201
바 닥

패 널
150 고정하중
170
+
활하중
200
102 472       3,200 (3,150)
170/175 119 489         3,720 (3,610)
200 136 506           4,200 (4,100)
225 153 523           4,650 (4,510)
250 170 540             5,100 (4,930)
지 붕
패 널
150 고정하중
80 +
활하중100
102 282             5,300 (5,190)
170/175 119 299             5,650 (5,560)
200 136 316             5,950 (5,820)
항목 용도 규격 비고
전동톱 판낼 및 철물 절단 3상 / 220V
용접기 철물 용접 3상 / 220V
 전동드릴 판넬 타공 단상 / 220V
 트럭크레인 판넬 양중 및 설치 25톤 / 50톤
콘도라 판넬 설치(외벽)

2.4/3.6/4.8 x 0..6 x 1.2m

(길이x폭x높이)

고용노동부고시

(2001-30)

리프트 판넬 설치(내벽)

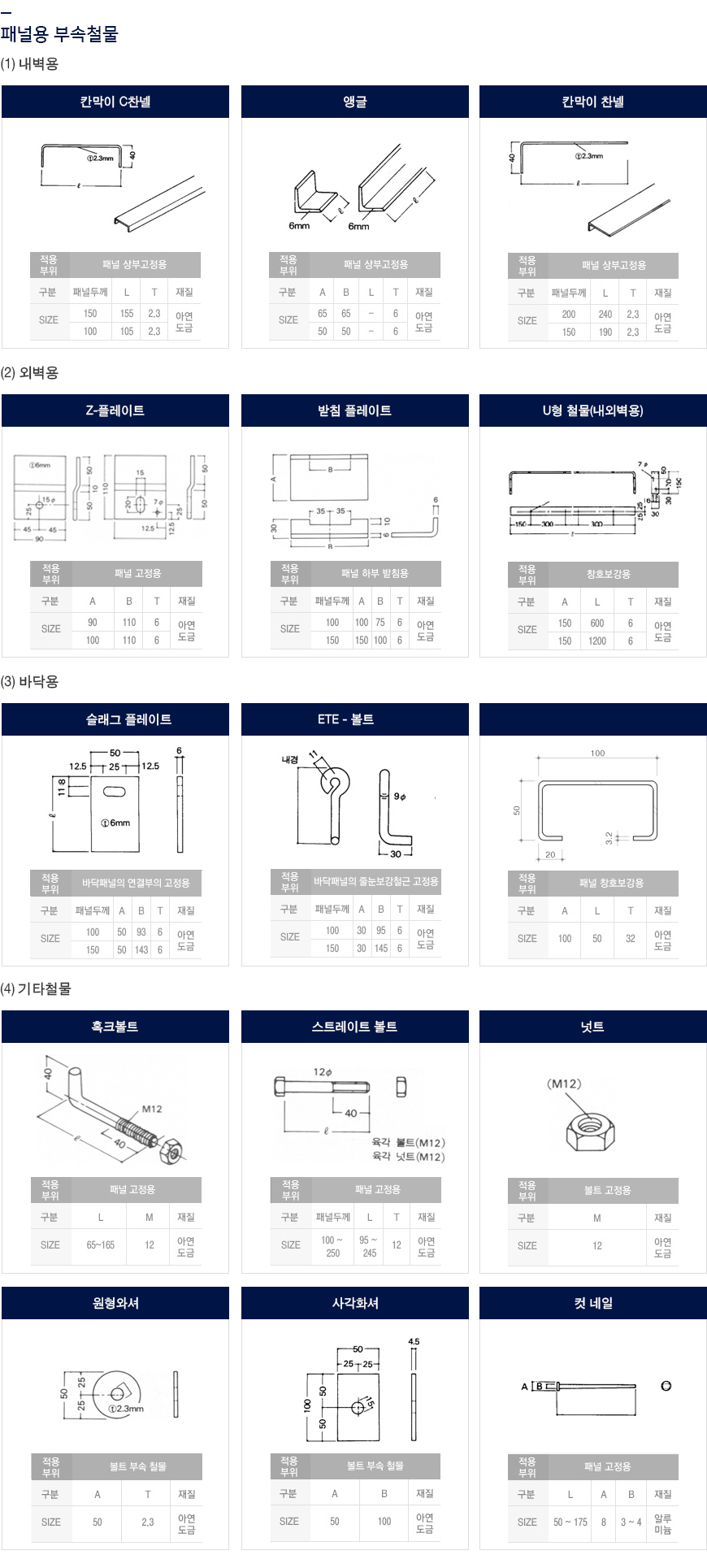

항목 용도 규격 비고

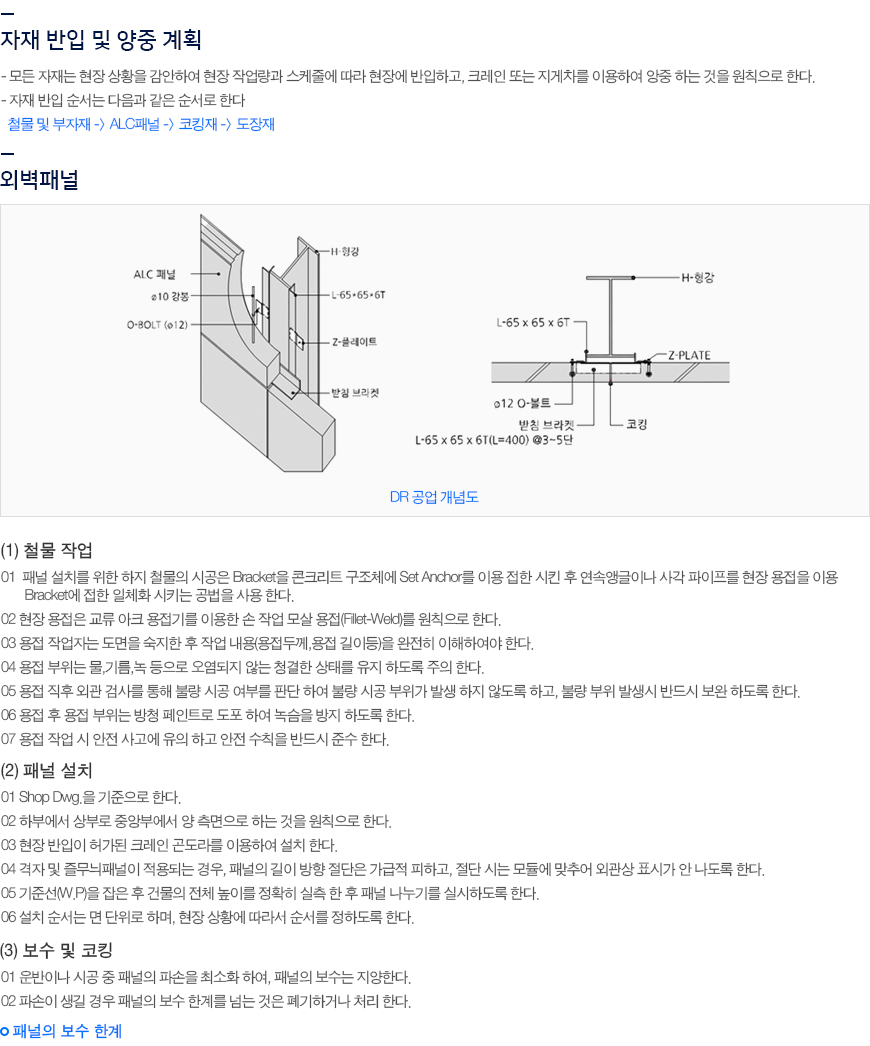

L-Angle 판넬 하지 철물 65x65x6T 외 아연도금, 광명단
브라켓 하지철물과 구조체 연결용 65x65x6T L=200 아연도금, 광명단
 받침 브라켓 수평 판넬 받침용(3단마다) 65x65x6T L=200,400 아연도금, 광명단
DR 세트 판넬 고정용 철물 봉강, O-bolt, Z-plate로 구성 아연도금

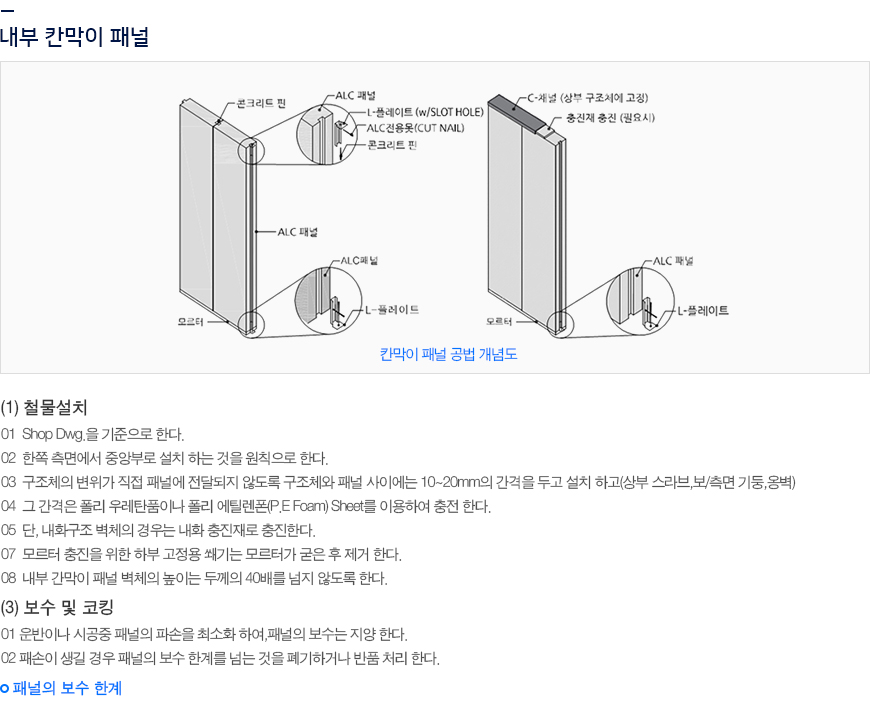

C-Channe 판넬 상부 고정용(내벽) 105 x 40 x 2.3T 100T 기준
L-Plate 판넬 상/하부 고정용(내벽) 105 x 40 x 2.3T
파손부위 보수한계
패널 코너 모서리(단변부>장변부)

단변방향

장변방향

채널 폭의 1/2 이하

80mm 이하

패널 코너 모서리(단변부>장변부)

단변방향

장변방향

80mm 이하

300mm 이하

 패널 장변 모서리

길이

깊이

300mm 이하

40mm 이하

항목 JIS 6910 DIN 18550 당사 사내규격 시험방법
저온안정성 분리 응집 없음 규정없음 분리 응집 없음 JIS 6910
초기건조시 균열저항성 균열 없음 규정없음 규정없음 JIS 6910
부착강도(KG/CM2) 부등호 기호 규정없음 JIS 6910 JIS 6910
부착강도(KG/CM2)
- 표준상태
- 참수 후
부등호 기호 규정없음 JIS 6910 JIS 6910
온 냉조 반족 저항 외관 이상무 규정없음 JIS 6910 JIS 6910
내충격성 균열 / 벗겨짐 없음 규정없음 JIS 6910 JIS 6910
내후성 Gray Scale 3호 이상 규정없음 JIS 6910 JIS 6910
비에대한저항성
- 투수성(W)
- 투습성(Sd)
- W x Sd
0.5 ~ 1.0mℓ

≤0.5KG/Γh

≤ 2.0M

≤0.5KG/Γh

≤0.5KG/Γh

≤ 2.0M

≤0.5KG/Γh

DIN52617

DUN52615

제조회사 제품명 바인더 도장두께(㎛) 기타
삼회페인트 탄성코드 200

Silicone Resin Emulsuion,

Acrylec Styrene

600이상
독일 AIsecco AIseccoper Quattro   800이상
독일 Meffert Texcolor   700이상
독일 Sto SroPoro Fill   700이상
파손부위 보수한계
패널 코너 모서리(단변부>장변부)

단변방향

장변방향

채널 폭의 1/2 이하

80mm 이하

패널 코너 모서리(단변부>장변부)

단변방향

장변방향

80mm 이하

300mm 이하

 패널 장변 모서리

길이

깊이

300mm 이하

40mm 이하

항목 JIS 6910 DIN 18550 당사 사내규격 시험방법
저온안정성 분리 응집 없음 규정없음 분리 응집 없음 JIS 6910
초기건조시 균열저항성 균열 없음 규정없음 규정없음 JIS 6910
부착강도(KG/CM2) 부등호 기호 규정없음 JIS 6910 JIS 6910
부착강도(KG/CM2)
- 표준상태
- 참수 후
부등호 기호 규정없음 JIS 6910 JIS 6910
온 냉조 반족 저항 외관 이상무 규정없음 JIS 6910 JIS 6910
내충격성 균열 / 벗겨짐 없음 규정없음 JIS 6910 JIS 6910
내후성 Gray Scale 3호 이상 규정없음 JIS 6910 JIS 6910
비에대한저항성
- 투수성(W)
- 투습성(Sd)
- W x Sd
0.5 ~ 1.0mℓ

≤0.5KG/Γh

≤ 2.0M

≤0.5KG/Γh

≤0.5KG/Γh

≤ 2.0M

≤0.5KG/Γh

DIN52617

DUN52615

제조회사 제품명 바인더 도장두께(㎛) 기타
삼회페인트 탄성코드 200

Silicone Resin Emulsuion,

Acrylec Styrene

600이상
독일 AIsecco AIseccoper Quattro   800이상
독일 Meffert Texcolor   700이상
독일 Sto SroPoro Fill   700이상
